Installation BerleyProLynx/Passport Transducer Mount

Installation BerleyProLynx/Passport Transducer Mount

SÄ hÀr installerar du ett BerleyPro Sidescan-omvandlarfÀste pÄ ditt HobieŸ Passport eller Lynx. Allt du behöver Àr en stjÀrnskruvmejsel och monteringsskruvarna som följer med din Garmin eller Lowrance givare.





Först mÄste du trÀ givarens kabel genom adapterplattan enligt bilden. Montera sedan de 4 monteringsskruvarna som medföljer Garmin- eller Lowrance-givaren i adapterplattan. Lowrance-givarplattan visas pÄ bild





Dra Ät dessa skruvar för hand och var noga med att inte dra Ät dem för hÄrt.





Montera den tjocka adapterplattan pÄ kajakens bas med hjÀlp av den befintliga skruven. Gör detta för hand och se till att skruven inte bottnar pÄ insatsen nÀr du drar Ät. Om detta gör det, byt ut den mot en kortare skruv.





Dra givarenskabel genom Scupper



Dra överskottet av kabeln genom hÄlet uppifrÄn och placera givaren ovanpÄ adaptern med skyddet.

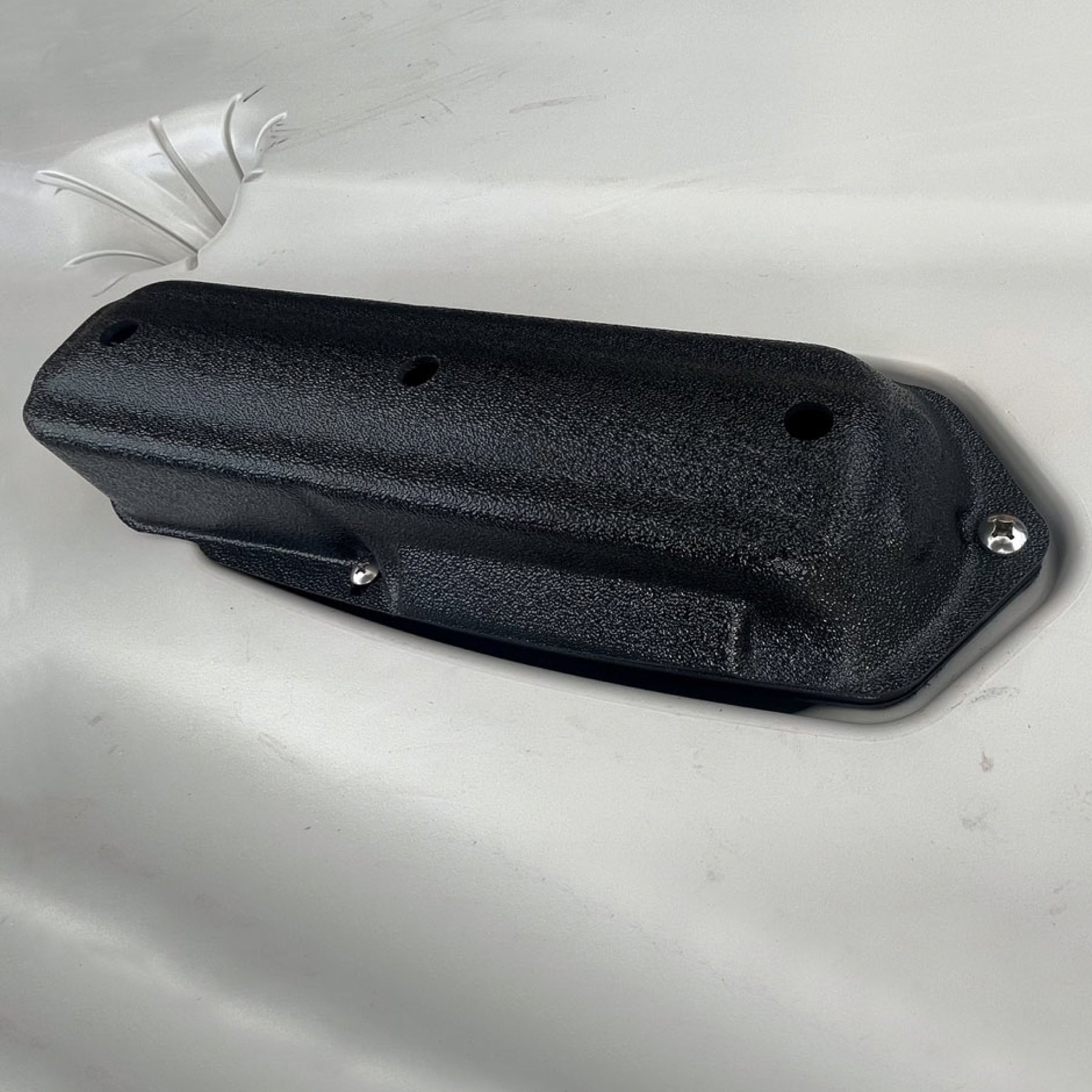

Montera den lÀngre bakre skruven som medföljer pÄ baksidan av givarkÄpan. Gör detta för hand och se till att det inte bottnar pÄ basen av insatsen. Om den gör det, ersÀtt med en kortare skruv

SÀtt i de tvÄ 8/32 x 3/8 skruvarna i mÀssingsinsatserna enligt bilden. Gör detta sÄ att den bara tar tag i plasten sÄ att den kan röra sig om den trÀffas och inte skadar skyddet.





KLART !
